【VIS+NIR】nkデータ of サファイア(Al2O3)

• 試料：
  ＊サファイア基板
  ＊面方位：　(0001)
  ＊基板厚：　0.5mm
• 測定：
  ＊分光光度計(V-670)＋絶対反射率測定ユニット
  ＊波長 WL：　400-2000nm（VIS/NIR切替：850nm）
  ＊入射角：　5°
  ＊反射率 R1：　有効数字3桁または小数第1-2位まで
  ＊透過率 T1：　有効数字3桁または小数第1-2位まで
  ＊測定日：　　2017/9/8
• 解析：
  ＊屈折率 n_fit：　有効数字3-4桁；セルマイヤー分散式を適用
  ＊消衰係数 k_smooth：　有効数字1-2桁；隣接平均を適用→K-K関係なし
  ＊nkデータ名：　(n,k)Al2O3_b70908【A】
  ＊プログラム：　CalcNK_v5.5a
• メモ：
  ＊VIS/NIR切替波長(850nm)での段差により，波長600-950nmの屈折率が大きめに算出されている→測定に改善の余地あり

“(n,k)Al2O3_5nm step” をダウンロード

nkAl2O3_b70908【A】5nm-step.txt – 303 回のダウンロード – 12.05 KB

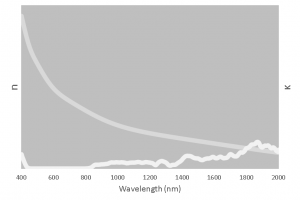

WL(nm) n_fit k_smooth R1(%) T1(%)
2000 1.74017 1.05E-09 13.5728 86.4479
1995 1.74024 1.99E-09 13.4572 86.3782
1990 1.7403 2.60E-09 13.3364 86.3258
…
410 1.79255 1.50E-10 14.933 85.1119
405 1.79315 1.00E-10 14.9395 85.0739
400 1.79565 6.92E-11 14.9704 85.0598
