【加】レンズドファイバ加工装置

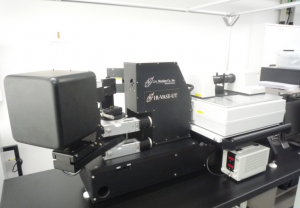

ファイバ先端加工機
型式FiberSmith (2005年導入)
メーカーKrellTech(米国)
主な仕様・コーン形状 (Conical shaping) :2θ=140~50°,先端R=1~25µm※
・くさび形状 (Chisel shaping):2θ=140~50°,先端R=1~25µm※
・斜平面形状 (Wedge shaping):補角θ=0~60°
※プラズマアーク時間を長くすれば,より大きいR加工も可能
実績■コーン形状(2θ=90°, R=6~25µm)
 → 集光ビームMFD=3~5μm@波長1.55µm
装置所有依田研究室

加工例

■SMF-28の先端加工(コーン形状)
