【IR】nkデータ of 石英ガラス(SiO2)

  • 試料:
    *石英ガラス
    *基板厚:  3.0mm
  • 測定:
    赤外域多入射角分光エリプソメータ(IR-VASE)
    *エリプソ測定: 入射角 50° 60° 70°,波数分解能 16cm^-1
    *透過率測定: 入射角 0°
    *測定日:  2015/10/29
  • 解析:
    *波長 WL: 1.7-30μm
    *屈折率 n: 有効数字3-4桁;調和振動子モデルfitting→K-K関係あり
    *消衰係数 k: 有効数字1-2桁&10の累乗に信頼性あり;調和振動子モデルfitting→K-K関係あり
    *nkデータ名: user_Silica(b51029)_ir_g.mat
  • メモ:
    *波長2μm以下で透過率(つまり消衰係数)の不一致あり→改善の余地あり

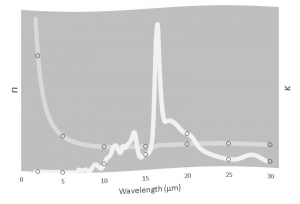

    *グラフが少し歪んでしまっています(すみません)が,波長特性の傾向を知ることはできると思います.

“(n,k)Silica_5μm step” をダウンロード

nkSilica_b51029【mse1.8】5um-step.txt – 1131 回のダウンロード – 136.00 B
